Produktbeschreibung
Stufenlos höhenverstellbares, hochbelastbares Stelzlager aus Polypropylen für Betonplatten, Gitterroste sowie Holz- und WPC-Terrassenbeläge. Es ist UV-beständig, wetterfest und chemikalienresistent, mit einem Temperaturbereich von -20 °C bis 120 °C. Die Auflageflächen haben einen Durchmesser von 120 mm oben und 200 mm unten, mit abgerundeten Kanten am Fuß, um Beschädigungen der Dachabdichtung durch Eindrücke zu vermeiden. Die Tragfähigkeit beträgt pro Stelzlager ca. 1.000 kg. Als Zubehör sind unter anderem Auflagen für Trägerbalken (DT-WF, DT-WFH), Ausgleichsscheiben in 1,3 mm und 2 mm (DT-SH10, DT-SH20), sowie eine Schalldämmungsscheibe von 5 mm (DT-SH50) verfügbar. Für die Neigungskorrektur gibt es Neigungsausgleicher mit 2 % und 3 % (DT-SC20, DT-SC30) sowie den Nivellieraufsatz DT-SC-Auto mit 4 %. Standard-Fugenabstandhalter sind in den Größen DT-J30 und DT-J50 erhältlich, Sonderbreiten stehen als DT-J20, DT-J60 und DT-J80 zur Verfügung, ebenso wie Fugenkreuze DT-J30+ (3 mm) und DT-J50+ (5 mm). Für den flexiblen Fugenabschluss gibt es die Startfugenhalter DT-JCN-F 30 und DT-JCN50 (5 mm). Zur seitlichen Abschottung der Plattenkanten werden die Bauteile DT-HFE (Kopf), DT-HT (verstellbare Stütze) und DT-HTA (Fuß) eingesetzt. Speziell für Holz- und WPC-Beläge sind außerdem verschiedene Trägerbalkenhalterungen wie DT-WF, DT-WFH und DT-WF94-1/2-F verfügbar.
Produkte videos
Vorteile
- Unabhängige Verlegung von Umgebungstemperatur – Trockenbauweise ohne Witterungsabhängigkeit
- Leichtes System – minimales Systemgewicht. Keine unnötige Belastung der Geschossdecke, einfache Materialhandhabung
- Hohe Tragfähigkeit – Belastbarkeit bis zu 1.000 kg pro Stelzlager
- Einfache Wartung – Der Belag kann beschädigungsfrei ausgetauscht werden. Unter dem Belag können andere Systeme (Wasser, Elektrik usw.) leicht installiert und gewartet werden. Abdichtungsfehler sind einfach zugänglich und reparierbar
- Freie Belagswahl – Naturstein, Keramik, Feinsteinzeug, WPC und Holzbeläge können mit dem System verlegt werden
- Zuverlässige Entwässerung bei waagerechter Belagsebene – Offene Fugen ermöglichen eine schnelle Ableitung von Niederschlag auf die darunterliegende Abdichtung und weiter zu den Abläufen
- Dauerhaft – Keine Gefahr von Frostschäden am Belag. Das System schützt die Abdichtung und verlängert deren Lebensdauer. UV-beständig, chemikalien- und biologieresistent – robustes PP-Material
- Umweltfreundlich – Die Systemkomponenten sind recycelbar
- Schnelle Verlegung – Zeitersparnis gegenüber anderen Systemen. Stelzlager an Wandanschlüssen ohne Zuschnitt montierbar. 60 mm Aufstockelemente lassen sich schnell und ohne Gewinde einfach zusammenstecken

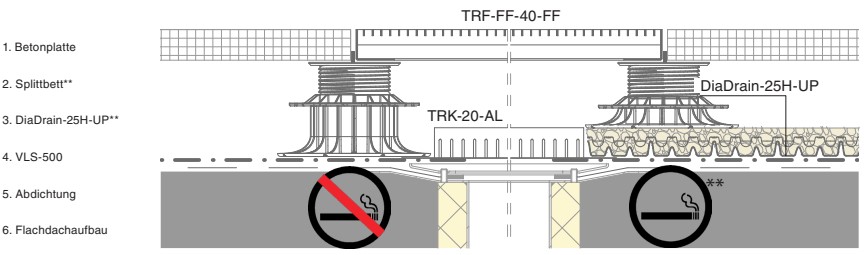

DIADEM® Schichtaufbau,Schnelle und einfache Installation
Anwendung
Mit DiaTurtle® Stelzlager können alle Arten von Terrassenbeläge auf die gewünschte Höhe ausgerichtet werden. Diese lose Verlegung von Betonplatten oder Holz / WPC-Terrassen ist bei einem Terrassenaufbau von Vorteil. Durch diese Entkopplung vom Untergrund wird der Terrassenbelag langfristig von Bewuchs, Ausblühungen, Verfärbungen und von Algenwachstum, bzw. von Verrottung durch stetige Unterlüftung verschont, Splitt- und Sandbett entfallen, dadurch wird das Aufbaugewicht reduziert, Schallemission wird vermindert, Hohlraum für Leitugen und Kabel wird geschaffen und ein rascher Zugriff auf die Abdichtung oder Installation unter dem Belag ist immer gewährleistet.
Technische daten
| Bedarf bei verschiedenen Plattenformaten: 40 x 40 cm: ca. 7.3 Stk/m2; 50 x 50 cm: ca. 4.6 Stk/m2; 60 x 60 cm: ca. 3.1 Stk/m2 |
| DT Kopf Durchmesser (mm): 120 |
| DT Basis Durchmesser (mm): 200 |
| Tragfähigkeit (kg/Stelzlager): ca. 1000 |
| Material: Polyproplylen |
