Produktbeschreibung
Drainageplatte mit CE-Zertifizierung aus hochschlagfestem Rec-Polystyrol (HIPS), Höhe ca. 60 mm, für Umkehrdächer mit dem Anspruch auf Dampfdiffusionsoffenheit, auch für Dächer mit Wasseranstau (blue roofs) in Verbindung mit Wasseranstaudrosseln, und zur Dränierung von Verkehrsflächen ohne Gefälle verfüllt mit Schüttstoff, Tragschichtschotter, Dränbeton, oder Einsatz als verlorene Schalung, mit umlaufenden Überlappunsstreifen, mit abflussverzögernder Drosselstruktur, mit ober- und unterseitigen Perforationen und mit unterseitigem Mehrrichtungskanalsystem für den schnellen Wasserabfluss; Druckfestigkeit unverfüllt: ca. 122 kN/m22 (Mittelwert); Wasserableitvermögen geprüft nach DIN EN ISO 12958 bei 2% Gefälle 2,06 l/(m×s); liefern und nach Herstellervorschrift fachgerecht verlegen; Klassifiziert als Klasse „“E““ Bauprodukt nach DIN EN 13501-1, liefern und nach Herstellervorschrift fachgerecht verlegen.

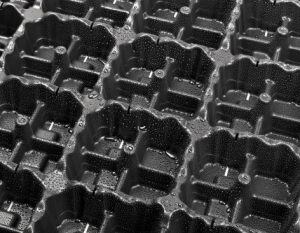

Fabrikat: DIADEM® DiaDrain-60H-UP
Liefernachweis: APP Dachgarten GmbH/APP Kft.
Webseite: www.diadem.com
Vorteile
- Schonung der Abdichtungsbahn gegen Einrieselung der Splittverfüllung ⇒
umlaufender Überlappungsstreifen auf der Drainageplatte - Erhöhte Auflagefläche ⇒ verringerte punktuelle Belastung auf der Dichtungsebene
- Grosszügige und dauerhafte Belüftung der Wurzelzone ⇒ vergrösserte Diffusionsöffnungen
- Schlagfestes und druckstabiles Material (HIPS) ⇒ im Sommer ohne Wasserkühlung einbaubar
- Verminderung der Einsenkung der Filterlage ⇒ speziell geformte Noppenstruktur
- Geeignet für Anstaubewässerung ⇒ Wassersäulehöhe bis zu 100 mm in der Kombination mit DiaDrain-60H Wasserspeicherplatte als DiaDrain-120-WM Wassermanagement-System
- Brandverhalten nach DIN EN 13501-1 ⇒ Klassifiziert als Klasse „E“ Bauprodukt, entsprechend die Anforderungen der DiBt
DIADEM® Schichtaufbau,Schnelle und einfache Installation
- Plattenbelag
- Bettungsschicht
- Steinsplitt
- DiaDrain-60H-UP Wasserspeicherplatte
- VLU-500 Schutzvlies
- GF-1000 Gleitfolie (2 Schichten)
- VLS-500 Wasserspeicher- und Schutzmatte
- Wurzelfeste Abdichtung
- Abdichtung
Anwendung
Drainageplatte für Umkehrdächer mit dem Anspruch auf Dampfdiffusionsoffenheit, auch für Dächer mit Wasseranstau (blue roofs) in Verbindung mit Wasseranstaudrosseln, und zur Dränierung von Verkehrsflächen ohne Gefälle verfüllt mit Schüttstoff, Tragschichtschotter, Dränbeton, oder Einsatz als verlorene Schalung.
Technische daten
| Plattenabmessung (mm): 1940x940x60 (Nennabmessung); 1980x940x60 (Bruttoabmessung) |
| Flache (m2): 1,82 |
| Füllvolumen (l/m2): ca. 45 |
| Flächengewicht (+/- 5%, kg/m2): 2,2 |
| Druckfestigkeit (unverfüllt, Mittelwert, kN/m2): 122* |
| Druckfestigkeit (verfüllt, bei 21,55% Stauchung, kN/m2): 1320* |
| Material: Hochschlagfestes Recycling-Polystyrol (HIPS) |
| Wasserableitvermögen in der Ebene nach DIN EN ISO 12958 (l/(mxs)): bei 2% 2,06 • bei 5% 3,34 • bei 10% 4,81 |
| Brandverhalten: Klasse „E“ (nach DIN EN 13501-1) |
| Lagerung: liegend, UV-geschützt |
| Einbau: gestossen oder überlappt, nach verlegen sofort abdecken |
| Überlappungsverlust (%): 1,5 |
