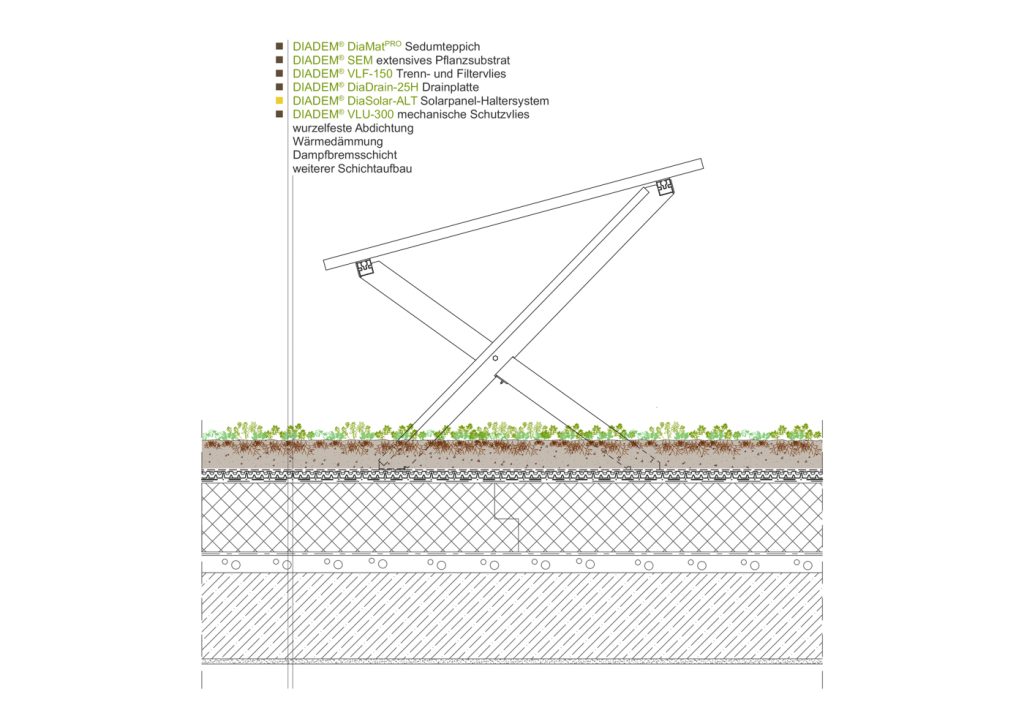

DIADEM® Schichtaufbau
Produktdatenblatt
Durchdringungsfreie, schnell zu installierende und kosteneffiziente PV- Montagesysteme. Wetterbeständiges Design mit einer Mindesthöhe der Modulunterkante von 30 cm für optimale Belüftung. Ideal für Gründächer oder kiesballastierte Flächen. Empfohlener Schichtaufbau: Pflanzsubstrat, Drainageplatte, Geotextil.
| Maßeinheit | DiaSolar ALT | |
| Panelgröße von DiaSolar: | mm | Standard: 2020 × 1100 × 25 Kompatibel mit anderen Größen |
| Gewicht: | kg / Stk | 4,5 (Ohne Auflast, ohne PV-Modul) |
| Material: | Aluminium | |
| Modulneigung: | 10–15° (Standard) / 5–35° (in 5°-Schritten) | |
| Ballastierung: | Die erforderliche Schotterauflast ist von DIADEM® gemäß Windzonenkarte zu berechnen | |
| Dachanschluss: | Es ist kein konstruktiver Anschluss an das Dach erforderlich | |
| Dachneigung: | maximal 5° | |
| DiaDrain-25H Drainplatte | Kompatibel mit anderen Größen | |
| Wasserspeicherkapazität: | l / m2 | 11.8 |
| Druckfestigkeit (ungefüllt) | kN / m2 | 510 (±10%) |
| Wasserableitvermögen 20 kPa, i=0,01 | l / (m × s) | 0.35 (± 5%) |
| Wasserableitvermögen 20 kPa, i=1 | l / (m × s) | 3.60 (±5%) |
